一、断路器设备相关基础知识

1、定义

能够关合、承载和开断正常回路条件下的电流，并能关合、在规定时间内承载和开断异常回路条件（包括短路条件）下的电流的机械开关装置

2、分类

按照灭弧介质分：空气（K）、油（Y）、SF6气体（L）、真空（Z）

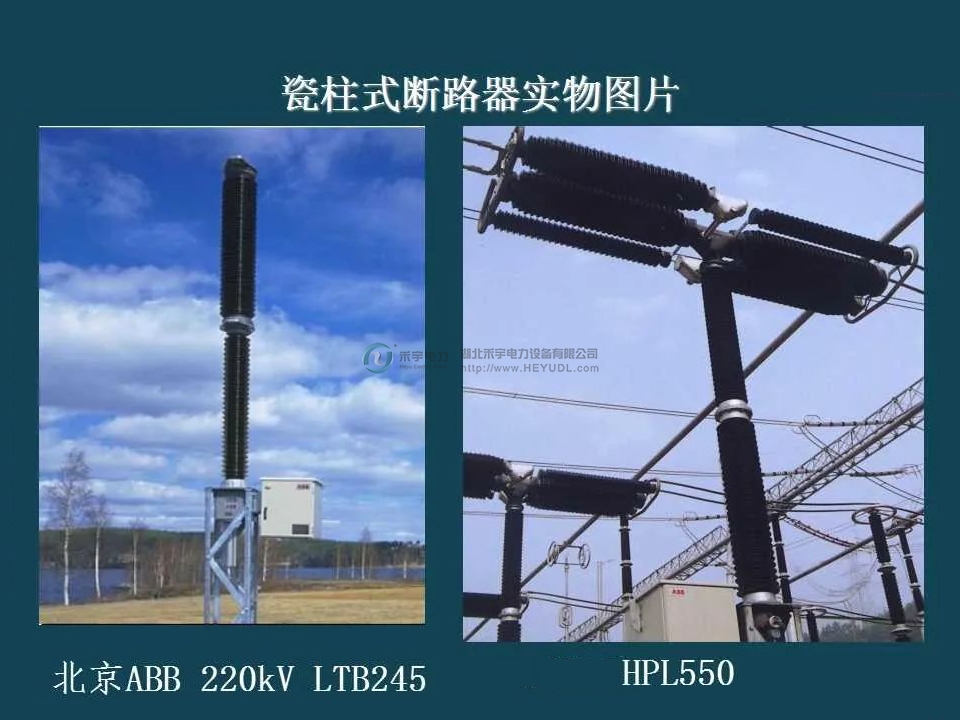

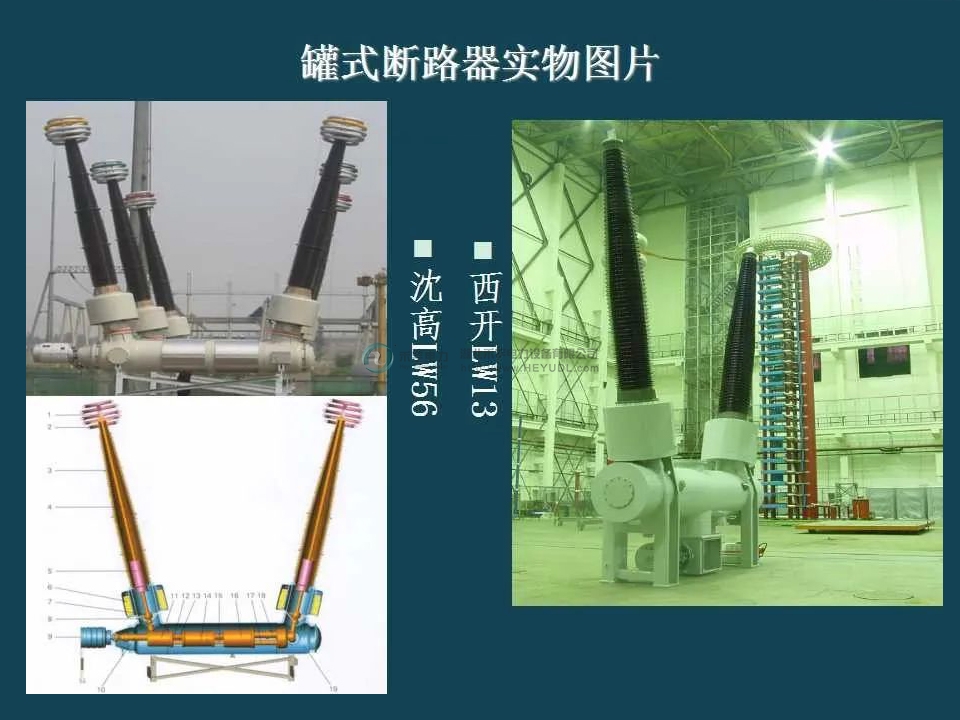

按照结构分类：金属外壳式（如罐式）、绝缘外壳式（如瓷柱式）

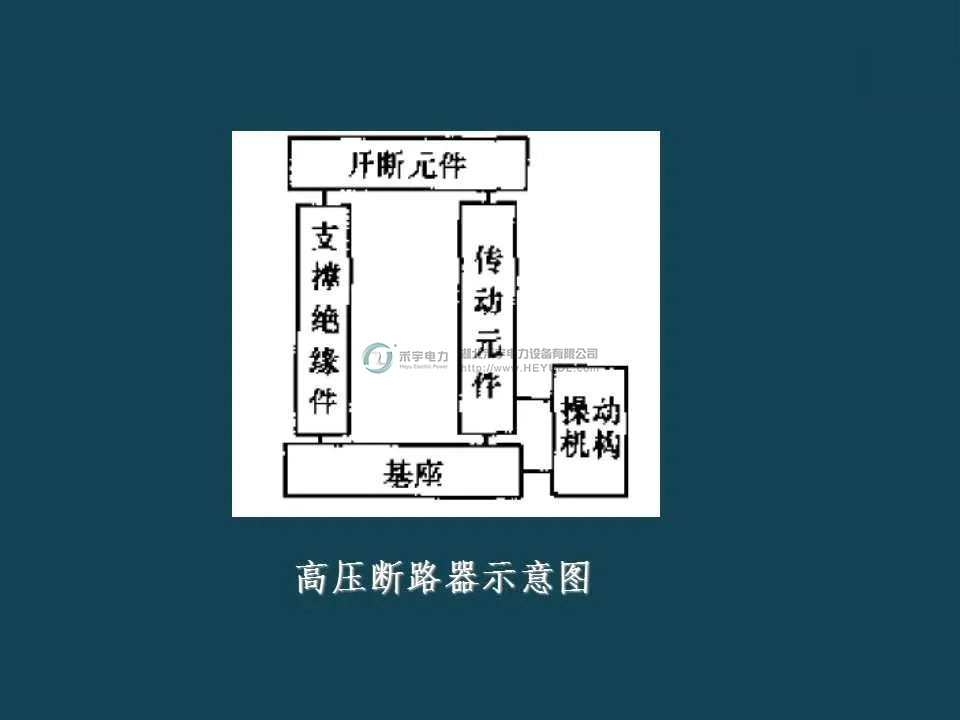

3、断路器组成元件

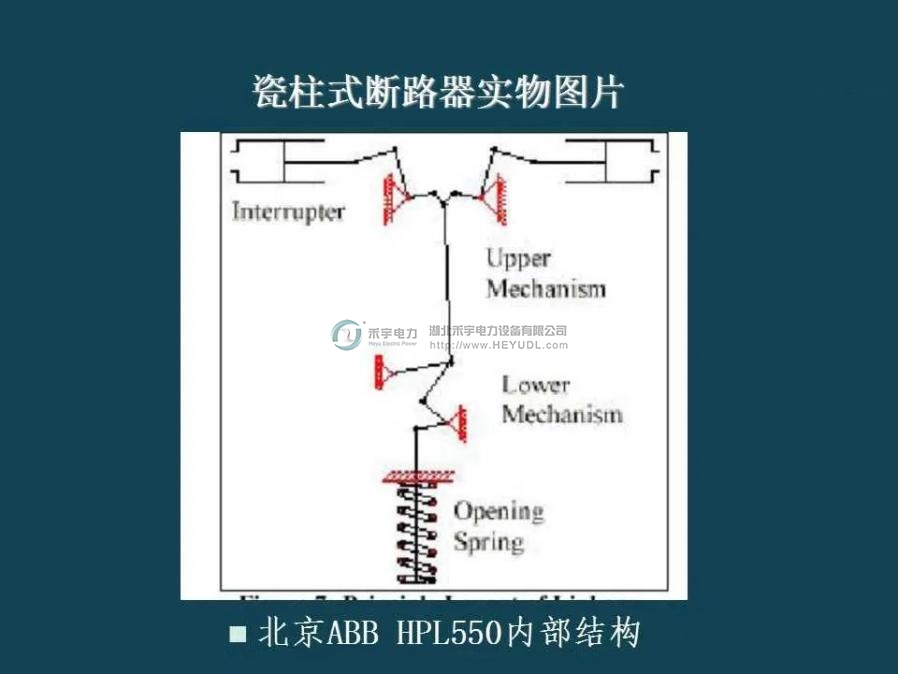

• 断路器本体（按灭弧原理分类）

1、压气式（按动、静触头开距变化分类）

2、自能式

• 操动机构（储能单元、分合闸控制及保护单元、机械传动及机械联锁等）

1、弹簧机构

2、液压机构

3、气动机构

4、液压碟簧机构

加装并联电容器和合闸电阻作用：

前者：

1）均匀断口间电压分布；

2）改善开断性能。在开断近区故障时，电容可以降低断口高频恢复电压上升限度，有利于改善开断性能。

后者：

是断路器合闸时对电路的振荡起阻尼作用，使振荡过程变为非周期振荡，从而抑制了线路的合闸过电压。

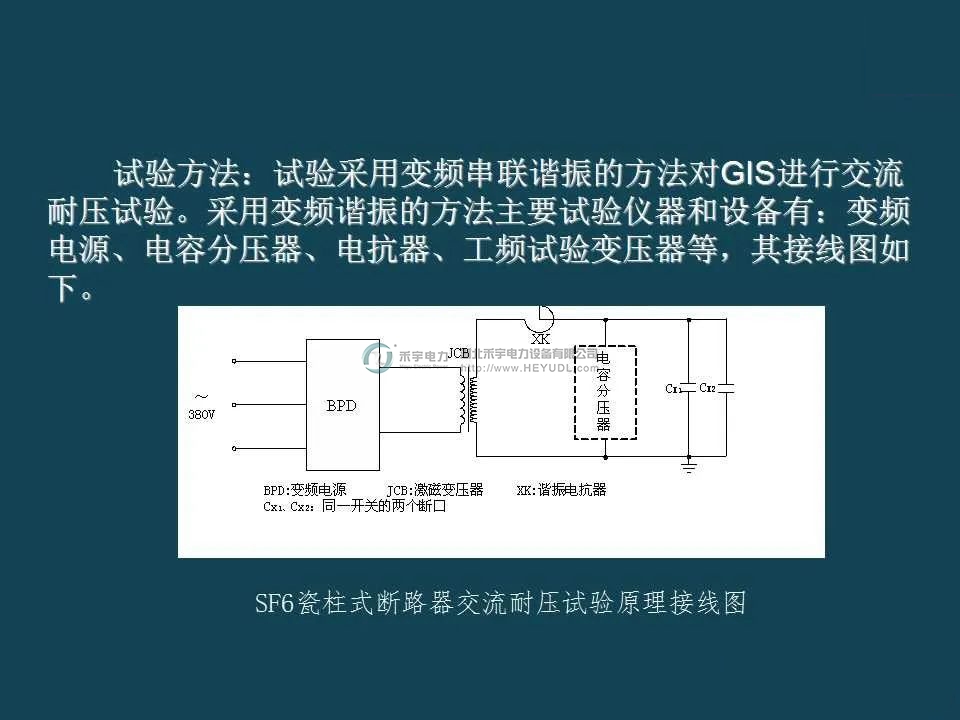

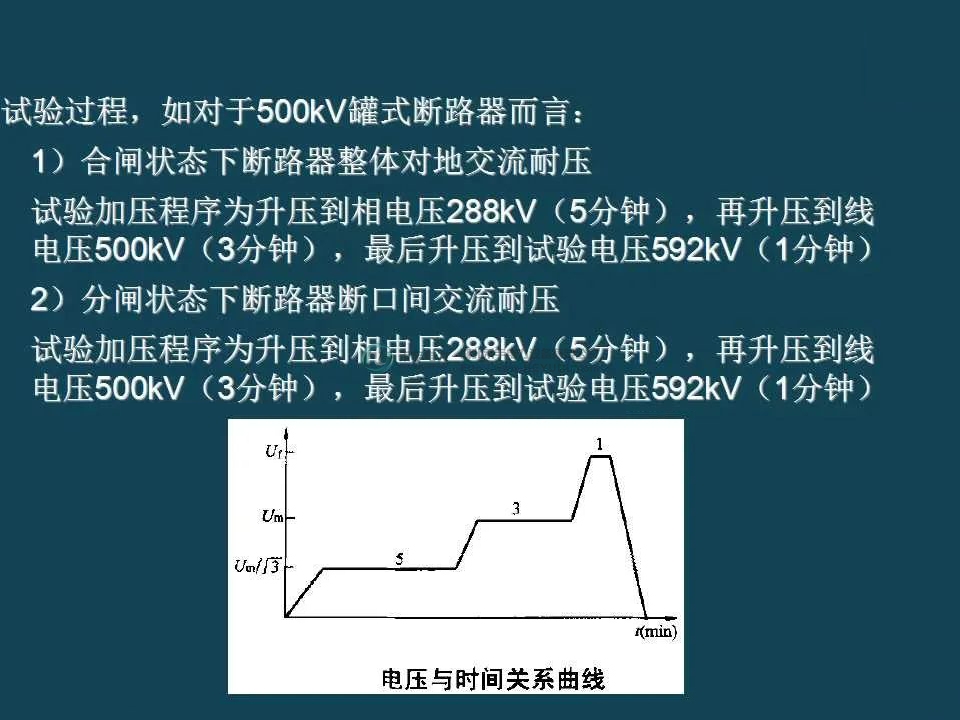

试验过程，如对于500kV罐式断路器而言：

1）合闸状态下断路器整体对地交流耐压

试验加压程序为升压到相电压288kV（5分钟），再升压到线电压500kV（3分钟），最后升压到试验电压592kV（1分钟）

2）分闸状态下断路器断口间交流耐压

试验加压程序为升压到相电压288kV（5分钟），再升压到线电压500kV（3分钟），最后升压到试验电压592kV（1分钟）

安全注意事项：

• 严格执行《电业安全工作规程（发电厂和变电所电气部分）》中有关规定及现场的相关安全措施；
• 工作人员职责明确，精力集中；
•  现场设安全遮挡，并悬挂标示牌，准备必要的消防器材；
• 登高接线或设屏蔽罩时应戴安全帽、系安全带；
•  试验中应设专人监听试品，并确认无异常声音；
•  试验中如出现异常情况则应立即停止试验，查明原因并排除故障后方可继续试验；

四、断路器机械特性试验

1、试验内容：

分合闸时间和同期性、分合闸速度及分合闸动作电压的测试；

2、试验意义：

分合闸时间：断路器重要参数之一，其长短关系到分合故障电流的性能；如果分合闸严重不同期，将造成线路或变压器的非全相接入或切断，从而可能出现危害绝缘的过电压。

分、合闸速度：直接影响到断路器分合短路电流的能力。

分合闸动作电压测量：关系到断路器能否正常运行的重要数据。

3、判断依据：

1）对分合闸时间和同期性而言：分、合指示正确；

2）分、合闸速度而言：现场一般不需要测量

3）对于分合闸动作电压：并联合闸脱扣器应在其额定电压85%-110%可靠动作；并联分闸应在额定电压85%-110%（交流）和65%-110%（直流）可靠动作；低于额定电压30%时不应动作。

五、断路器运行中常见故障及处理方法

常见故障：

1）气动、液压机构回路密封不良导致频繁打压

2）断路器套管材质不良导致爆炸

3）本体泄露

4）机械特性测试不合格等

处理方法：

1）针对目前运行的断路器气动机构出现问题比较多的情况，一方面准备备品，确保备品齐全；另一方面加强设备检修维护，按时进行机构大修；

针对液压机构存在的问题，主要采取更换液压机构密封垫，更换液压油，加强开关机构油压回路的检修维护工作；加强设备巡视，发现打压频繁，及时进行处理。

2）针对开关设备漏气现象比较普遍的现状，我们采取加强开关设备基建过程中的监督和验收，同时加强运行中开关设备的检漏工作，积极利用SF6气体激光（或红外）成像检漏新技术对开关设备漏气现象进行普测，并要求运行人员加强巡视和记录，发现问题及时上报并处理。

六、变电站主电气设备状态检测

1、状态检测概念：

是指通过各种测量，检测和分析方法，结合系统运行的历史和现状，对设备的运行状态进行评估，以便了解和掌握设备的运行状况，并对设备状态进行显示和记录，对异常情况进行处理，并为设备的故障分析诊断、性能评估提供基础数据。

2、各主设备状态检测方法：

1）变压器

变压器油气色谱分析，局部放电，绝缘监测等

2）断路器

主要包括机械性能监测、触头电寿命监测、真空灭弧室真空度检测等

3）GIS

SF6气体监测（压力、泄露、湿度）、SF6开关机械特性监测、开关电寿命监测、局部放电监测

4）避雷器

全电流检测、阻性电流检测等
